防塵圈
K864
| 工作條件 | 公制 | 英制 |
| 最大速度 | 1.0 m/sec | 3 ft/sec |
| 溫度范圍 | -45℃~+110℃ | -50℉~+230℉ |
| 表面粗糙度 | μmRa | μmRt | μinClA | μinRMS |
| 動密封面Φd1 | 0.1<>0.4 | 4 max | 4<>16 | 5<>18 |
| 靜密封面ΦD1 | 1.6 max | 10 max | 63 max | 70 max |
| 靜態溝槽面L1 | 3.2 max | 16 max | 125 max | 140 max |

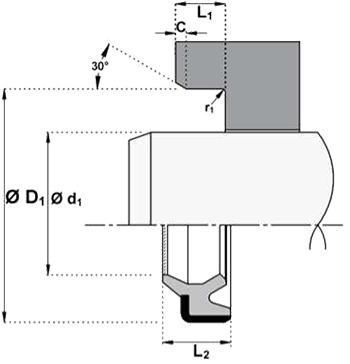

| 斜面和半徑 | ||
| 活塞桿直徑 | ≤19 | >19 |
| 最小倒角 C in | 0.5 | 1.0 |
| 最大圓角半徑 r1 mm | 0.4 | 0.4 |
| 公差 | Φd1 | ΦD1 | L1 |
| f9 | H8 | +0.5 -0 |
材料介紹

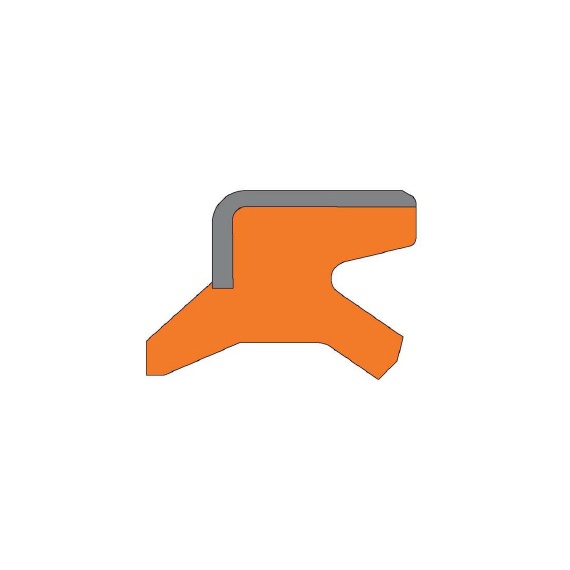

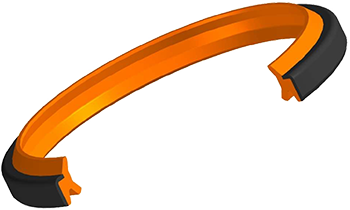

Kintowe K864 是一種鐵殼骨架雙唇防塵圈，該設計專與開式溝槽進行壓入式配合。 Kintowe K864 防塵圈的聚氨酯防塵唇表面具有特別設計的紋理，并與一個經氮化防銹處理的金屬殼體牢固粘接。防塵唇口的另一側兩片密封唇經精密修邊而成，用以收集通過活塞桿的工作介質。聚氨酯防塵唇口的設計使它可以隨著活塞桿經行側向運動，從而刮除活塞桿上的重污染物。
該設計產品適用于輕載、中載和重載等各種應用環境，該防塵圈安裝簡易、使用周期長。
產品優勢
● 安裝簡單
● 使用周期長
● 應用范圍廣
● 金屬骨架防銹處理
● 防塵唇口帶紋理以減少介質轉移
技術參數

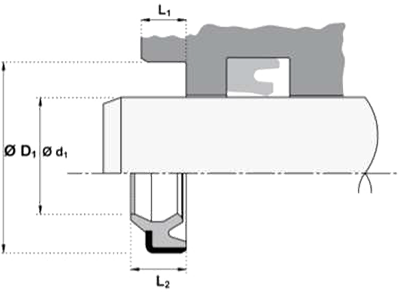

| Фd1 | ФD1 | L1 | L2 | PART No. |
| 25 | 35 | 5.0 | 8.0 | 8640250 |
| 30 | 40 | 5.0 | 8.0 | 8640300 |
| 30 | 42 | 6.0 | 9.0 | 8640300 |
| 35 | 45 | 7.0 | 10.0 | 8640350 |
| 35 | 47 | 7.0 | 10.0 | 8640351 |
| 40 | 50 | 5.0 | 8.0 | 8640400 |
| 40 | 52 | 7.0 | 10.0 | 8640401 |
| 45 | 55 | 7.0 | 10.0 | 8640450 |
| 45 | 57 | 7.0 | 10.0 | 8640451 |
| 50 | 62 | 7.0 | 10.0 | 8640500 |
| 55 | 69 | 8.0 | 11.0 | 8640550 |
| 60 | 74 | 8.0 | 11.0 | 8640600 |
| 65 | 79 | 8.0 | 11.0 | 8640650 |
| 70 | 84 | 8.0 | 11.0 | 8640700 |
| 75 | 89 | 8.0 | 11.0 | 8640750 |
| 80 | 94 | 8.0 | 11.0 | 8640800 |
| 85 | 94 | 8.0 | 11.0 | 8640850 |
| 90 | 104 | 8.0 | 11.0 | 8640900 |
| 95 | 109 | 8.0 | 11.0 | 8640950 |
| 100 | 114 | 8.0 | 11.0 | 8641000 |
| 110 | 126 | 9.0 | 12.0 | 8641100 |
| 120 | 136 | 9.0 | 12.0 | 8641200 |
| 130 | 146 | 9.0 | 12.0 | 8641300 |
| 135 | 155 | 10.0 | 14.0 | 8641350 |
| 140 | 160 | 10.0 | 14.0 | 8641400 |
| 150 | 170 | 10.0 | 14.0 | 8641500 |
| 160 | 180 | 10.0 | 14.0 | 8641600 |
